철도 전력 시스템은 열차의 안전하고 효율적인 운행을 보장하기 위해 안정적이고 고품질의 전력 공급이 필요한 복잡하고 중요한 인프라입니다. 철도 시스템에서 전력(전자 장치)의 사용이 증가함에 따라 고조파 오염이 중요한 문제가 되었습니다. 저는 커패시터 고조파 필터 공급업체로서 이러한 필터를 철도 전력 시스템에 사용할 수 있는지에 대한 문의를 자주 받습니다. 이번 블로그에서는 이 주제를 자세히 살펴보고 포괄적인 분석을 제공하겠습니다.
철도 전력 시스템의 고조파 이해
고조파는 기본 주파수(보통 50Hz 또는 60Hz)의 정수배인 원치 않는 주파수입니다. 철도 전력 시스템에서 고조파는 주로 전기 기관차 및 견인 변전소에 사용되는 전력-전자 변환기에 의해 생성됩니다. 이러한 컨버터는 스위칭 장치를 사용하여 전력 흐름을 제어합니다. 이로 인해 비선형 부하가 발생하고 전원 공급 장치에 고조파 왜곡이 발생할 수 있습니다.
철도 전력 시스템에 고조파가 존재하면 여러 가지 문제가 발생할 수 있습니다. 첫째, 변압기, 모터, 콘덴서 등 전기 장비의 과열을 일으킬 수 있습니다. 이러한 과열은 장비의 수명을 단축시키고 고장 위험을 증가시킵니다. 둘째, 고조파는 철도 통신 및 제어 시스템의 정상적인 작동을 방해하여 신호 왜곡 및 잠재적인 안전 위험을 초래할 수 있습니다. 셋째, 고조파 왜곡은 시스템의 전력 손실을 증가시켜 에너지 소비와 운영 비용을 증가시킬 수 있습니다.
커패시터 고조파 필터 작동 방식
에이커패시터 고조파 필터전력 시스템의 고조파 왜곡을 완화하도록 설계된 장치입니다. 공진 회로를 형성하기 위해 특정 구성으로 연결된 커패시터와 인덕터로 구성됩니다. 필터는 특정 고조파 주파수 또는 주파수 범위에 맞춰 조정되며 고조파 전류에 대한 낮은 임피던스 경로를 제공합니다.
고조파 전류가 전원 시스템에 흐를 때 다른 전기 장비를 통해 흐르지 않고 커패시터 고조파 필터를 통해 방향이 전환됩니다. 이는 전원 공급 장치의 고조파 함량을 줄이고 전력 품질을 향상시킵니다. 고조파 완화 외에도 커패시터 고조파 필터는 시스템의 역률을 향상시킬 수도 있습니다. 역률이 높다는 것은 전기 장비가 전기 에너지를 보다 효율적으로 사용하여 전력 손실과 에너지 비용을 줄일 수 있음을 의미합니다.
철도 전력 시스템의 커패시터 고조파 필터의 적합성
장점
- 비용 - 효율성: 커패시터 고조파 필터는 능동전력 필터 등 다른 유형의 고조파 저감 장치에 비해 상대적으로 가격이 저렴합니다. 대규모 철도 전력 시스템의 경우 비용이 중요한 고려 사항이며 커패시터 고조파 필터는 고조파 제어를 위한 비용 효율적인 솔루션을 제공할 수 있습니다.
- 간단한 설치 및 유지 관리: 이 필터는 구조가 비교적 간단하여 기존 철도 전력 시스템에 쉽게 설치할 수 있습니다. 유지 관리 요구 사항도 상대적으로 낮아 철도 전력 시스템의 장기간 운영에 유리합니다.
- 역률 개선: 앞서 언급한 바와 같이 커패시터 고조파 필터는 시스템의 역률을 향상시킬 수 있습니다. 많은 양의 전기 에너지가 소비되는 철도 전력 시스템에서는 역률을 개선하면 상당한 에너지 절감 효과를 얻을 수 있습니다.
제한 사항
- 고정 튜닝: 커패시터 고조파 필터는 특정 고조파 주파수에 맞춰 조정됩니다. 철도 전력 시스템에서 고조파 스펙트럼은 열차 및 전력 전자 장비의 작동 조건에 따라 달라질 수 있습니다. 고조파 주파수가 변경되면 고정 조정 커패시터 고조파 필터의 효율성이 감소할 수 있습니다.
- 공명 위험: 커패시터 고조파 필터는 전력 시스템에 공진 문제를 일으킬 수 있습니다. 공진은 필터 회로의 고유 주파수가 고조파 전류 또는 시스템 임피던스의 주파수와 일치할 때 발생합니다. 공진으로 인해 과도한 전류 및 전압 레벨이 발생하여 시스템의 필터 및 기타 전기 장비가 손상될 수 있습니다.
제한 사항 완화
철도 전력 시스템에서 커패시터 고조파 필터의 한계를 해결하기 위해 몇 가지 조치를 취할 수 있습니다.
- 가변 - 조정된 필터: 고정 동조 필터 대신 가변 동조 커패시터 고조파 필터를 사용할 수 있습니다. 이러한 필터는 고조파 스펙트럼의 변화에 따라 튜닝 주파수를 조정할 수 있습니다. 이를 통해 필터는 다양한 작동 조건에서 고조파를 효과적으로 완화할 수 있습니다.
- 시스템 분석 및 설계: 철도 전력 시스템에 커패시터 고조파 필터를 설치하기 전에 상세한 시스템 분석을 수행해야 합니다. 이 분석에는 고조파 스펙트럼 측정, 시스템 임피던스 계산, 공진 위험 평가가 포함되어야 합니다. 분석 결과를 바탕으로 공진 문제를 방지하도록 필터 매개변수를 적절하게 설계할 수 있습니다.
사례 연구
철도 전력 시스템에 커패시터 고조파 필터를 성공적으로 적용한 사례가 여러 차례 있었습니다. 예를 들어, 일부 도시 철도 시스템에서는 고조파 왜곡을 줄이기 위해 견인 변전소에 커패시터 고조파 필터가 설치되었습니다. 이러한 필터는 시스템의 전력 품질을 효과적으로 개선하고 전기 장비의 과열을 줄이며 철도 운영의 신뢰성을 향상시켰습니다.

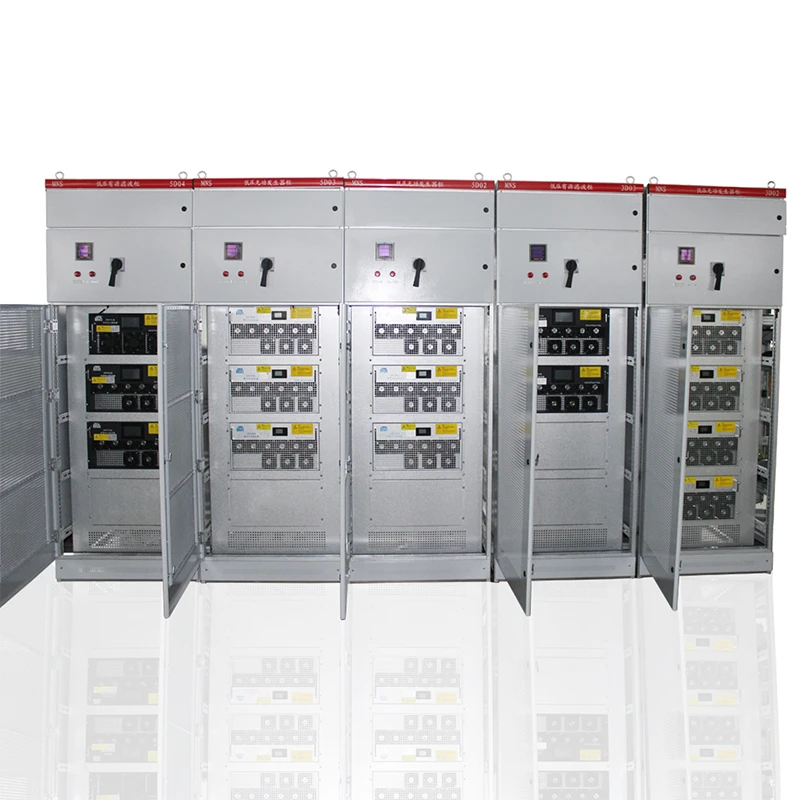

또 다른 경우에는 고속철도 프로젝트가 사용되었습니다.고조파 필터 캐비닛전기 기관차에서 발생하는 고조파를 완화합니다. 필터 캐비닛은 모듈식으로 설계되어 설치가 용이했으며 고조파 제어를 위한 안정적이고 신뢰할 수 있는 솔루션을 제공할 수 있었습니다.
다른 고조파 완화 장치와의 비교
- 유효전력 필터:0.4kv 750A 저전압 유효 전력 필터커패시터 고조파 필터에 비해 더 유연하고 정확한 고조파 완화를 제공할 수 있습니다. 유효 전력 필터는 실시간으로 고조파를 감지하고 보상할 수 있으며 고조파 스펙트럼의 변화에 보다 효과적으로 적응할 수 있습니다. 그러나 능동형 전력 필터는 가격이 더 비싸고 전력 소모도 더 높습니다.
- 수동 필터: 커패시터 고조파 필터는 수동 필터의 일종입니다. 유도 필터와 같은 다른 수동 필터도 고조파 완화에 사용할 수 있습니다. 유도 필터는 고주파수 고조파에 더 적합하고, 커패시터 고조파 필터는 저~중주파 고조파에 더 효과적입니다.
결론
결론적으로, 커패시터 고조파 필터는 철도 전력 시스템에 사용되어 고조파 왜곡을 완화하고 전력 품질을 향상시킬 수 있습니다. 비용 효율성, 간단한 설치, 역률 개선 등 여러 가지 장점을 제공합니다. 그러나 고정 튜닝 및 공진 위험과 같은 몇 가지 제한 사항도 있습니다. 이러한 제한 사항을 해결하기 위해 적절한 조치를 취함으로써 커패시터 고조파 필터는 철도 전력 시스템의 고조파 제어를 위한 안정적이고 비용 효율적인 솔루션을 제공할 수 있습니다.
철도 전력 시스템 프로젝트에 참여하고 있고 고조파 문제에 대한 솔루션을 찾고 있다면 커패시터 고조파 필터를 고려해 보시기 바랍니다. 커패시터 고조파 필터 전문 공급업체로서 당사는 고품질 제품과 맞춤형 솔루션을 제공할 수 있는 전문 지식과 경험을 보유하고 있습니다. 귀하의 특정 요구 사항에 대한 논의를 시작하고 당사 제품이 귀하의 요구 사항을 어떻게 충족시킬 수 있는지 알아보려면 당사에 문의하십시오.
참고자료
- IEEE 표준 519 - 2014, "전력 시스템의 고조파 제어에 대한 IEEE 권장 사례 및 요구 사항".
- CIGRE 기술 브로셔 549, "철도 전원 공급 시스템의 고조파".
- Badrul H. Chowdhury 및 Mohammad AS Masoum의 "전기 시스템의 전력 품질".
